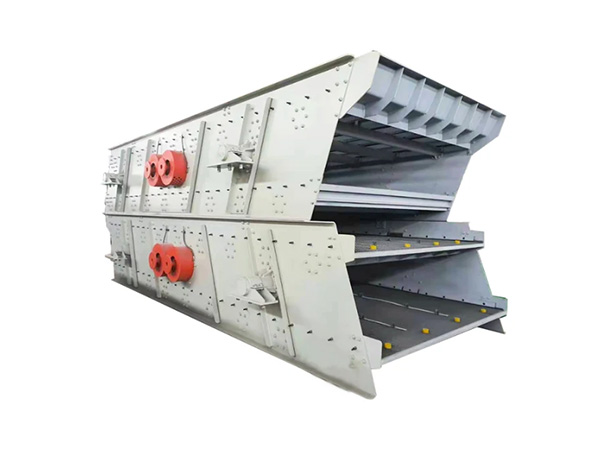

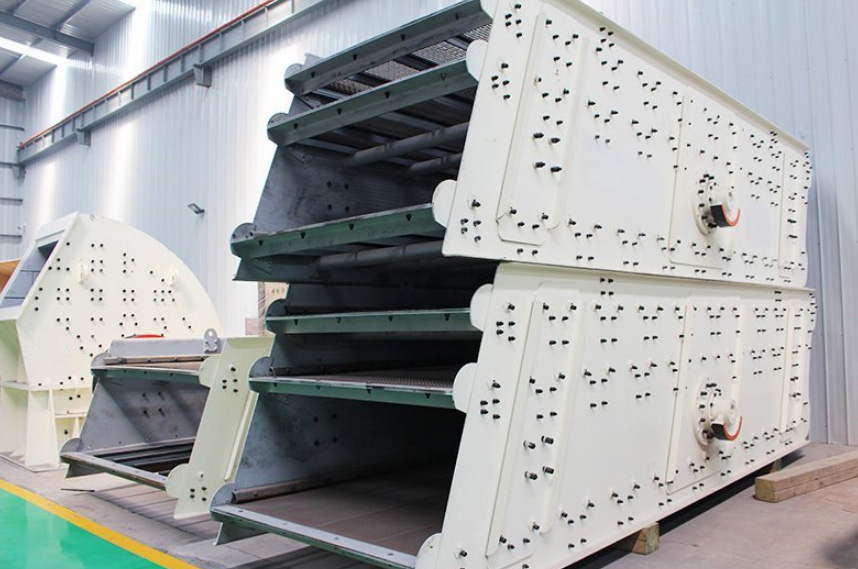

工作原理

1. 单轴惯性激振：

   • 筛箱底部安装单台振动电机（或偏心块激振器），产生360°方向旋转振动。

   • 振动轨迹为三维椭圆运动（水平圆+垂直振动），物料在筛面呈螺旋状抛掷前进。

2. 多层级筛分：

   • 筛网可配置1-4层，每层独立筛框，实现多粒度同步分级（如10mm/5mm/2mm）。

3. 弹性减振：

   • 筛体通过橡胶弹簧或钢制螺旋弹簧支撑，减少对地基的冲击。




核心优势

特点	应用价值
通用性强	适用于矿石、煤炭、建材、化工等10+行业，处理0.1-100mm粒度物料
处理量大	单机处理量可达5-500t/h（如Φ1800mm机型处理砂石达120t/h）
筛分效率高	物料抛掷角45°，透筛速度比直线筛快30%
低维护成本	振动电机寿命＞10,000小时，整机无复杂传动部件
封闭防尘	可选全密封结构，粉尘控制达国标GB 16297

技术参数（哈密主流机型）

参数	轻型（精细筛分）	重型（矿用筛分）	说明
型号	YA/YK1230	2YK3070	前缀数字=层数，后两位=直径(dm)
筛面直径	Φ600-Φ1500mm	Φ1500-Φ3000mm	重型筛处理量提升3-5倍
筛网层数	1-2层	2-4层	多层实现多级配
筛孔尺寸	0.1-20mm	5-100mm	矿用粗筛常用20-50mm
处理量	0.5-50t/h	30-500t/h	砂石分级：100-300t/h
功率	0.75-5.5kW	15-55kW	重型机多配双振动电机
振幅	2-4mm	4-8mm	大振幅适合大块物料
倾角	15°-25°（可调）	15°-20°（固定）	倾角越大处理量越高

适用场景

1. 矿山行业：

   • 初级破碎后分级：分离＞50mm返料（回破）与＜50mm入磨料。

   • 选矿厂脱水：脱除精矿浆中-2mm细泥（搭配聚氨酯筛网）。

2. 砂石骨料：

   • 碎石三级配比：40mm/20mm/5mm同步筛分（3层筛网）。

3. 煤炭领域：

   • 原煤分选：分离＞80mm矸石、30-80mm块煤、＜30mm末煤。

4. 化工/粮食：

   • 塑料颗粒分级、小麦除杂（需304不锈钢材质）。




选型指南

1. 物料特性决定配置：

   • 黏湿物料 → 选择大振幅（6-8mm）+ 弹跳球清网装置（防堵孔）。

   • 磨蚀性强（如铁矿石）→ 筛网材质选锰钢编织网或橡胶筛板。

2. 精度与效率平衡：

   • 要求高精度（如＜2mm分级）→ 减小倾角至15°，延长筛分时间。

   • 要求大处理量 → 增大倾角至25°，提高物料流速。

3. 重型工况必选项：

   • 矿用场景选择2YK或3YK系列（双层/三层重型筛），配耐振型轴承（寿命＞2万小时）。

✅ 案例参考：
某花岗岩破碎线采用 2YK2460圆振筛（2层，Φ2400×6000mm）：

• 上层筛孔40mm → 返料回圆锥破

• 下层筛孔12mm → 入制砂机

• 处理量：280t/h，功率：2×22kW

与直线筛对比

使用注意事项

1. 振动电机调节：

   • 两电机反向同步旋转，调节配重块夹角可改变振幅（±20%）。

2. 筛网张紧：

   • 必须使用液压张紧装置，确保筛网绷平（透筛率提升15%）。

3. 基础抗振：

   • 混凝土基础重量≥设备总重10倍，避免共振损伤。

✦ 哈密技术升级点：

• 变频控制：动态调节转速适应不同物料（范围700-1500rpm）。

• 弹簧阻尼优化：橡胶弹簧替代钢簧，减振效率提升50%。

• 快换筛框：单层筛网更换时间＜15分钟。
